HBS57A是本公司基于十幾年步進與伺服研發經驗，開發成功的一款新型閉環步進電機驅動器， 采用****專用電機控制雙核 DSP 芯片和應用矢量型閉環控制算法，從而****克服了開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的高中低速振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。 這款驅動可以配57閉環步進，也可以配60閉環步進，還可以配42閉環步進，配不同的電機，為了發揮電機的****性能，一般需要調節參數，那么如何調節呢？
HBS57A匹配不同電機，需提前調試好程序，步驟參考：
具體操作方法，可見視頻如下 鏈接：https://pan.baidu.com/s/1uGzH5xl-4pM5Bs0Je6nV9g 提取碼：zvj3
首先打開電腦找到相應的軟件 ，再用驅動器接口配套的線與電腦相連，

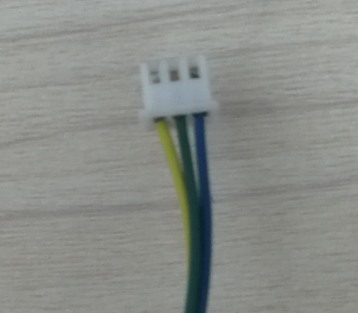

首先鏈接好串口線，打開調試軟件：鏈接：https://pan.baidu.com/s/1TupxpBv4Q9DXA6PEWuDXzQ 密碼：psl8 串口線定義如下：

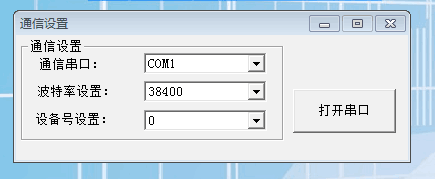

接下來打開如下： ，接下來選中 ，然后 彈出這個對話框，選出當前電腦對應的串口， 接下來，看到上邊出現這個字樣 ，點開出現新的對話框 ， 后，可以看到 ，雙擊選中其中一個 ，接下來 再次選擇 ，最后 即可！ HBS57 采用了 1000p/r 高精度光學編碼器。區別于傳統的內部微細分步進驅動器，系統內部的高性能雙核數字信號處理器（DSP），使用矢量控制和濾波技術，以****次諧波達到平穩的旋轉控制。在高負載和高速情況下，HBS57 表現依舊出色，不會出現失步或定位錯誤。轉矩輸出較之普通步進電機和驅動器而言，HBS57 在長時間內可保持高轉矩輸出，在 ****負載情況下，步進電機持續運轉而不會出現失步現象。區別于傳統開環步進驅動器，HBS57 倚靠其創新的電流相位控制技術，實現了在高速運動條件下，持續高轉矩運行。因其可以實時監測當前定位特性，讓步進電機實現了在 ****負載下，仍可以保持高轉矩輸出。 步進電機有優勢在于，編程簡單，接線少，故障也少，扭力大，但國內，步進電機通常情況都能達到600轉。有些客戶可能需要更好一點的轉速，那么此時選擇閉環步進電機是一個非常好的選擇（****在1200轉以下）
1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
