本產品以取折斷絲錐，電火花穿孔等基本功能為主，兼以制作金屬標記、金屬表面強化等功能為輔。該機結構簡捷、功能強大，所有部件按機械、機器分類分別放在兩個便攜式工具箱內，操作試用方便、易于攜帶，可以試用自來水為工作液、安全無憂，物美價廉，受到廣大機械、汽配、金屬零件加工行業用戶歡迎。
手提式電火花穿孔機（et-ds100c型） 取斷錐機 詳細介紹圖解
手提式電火花穿孔機 控制面板
手提式電火花穿孔機 整體效果
手提式電火花穿孔機 成型電極在硬質合金上制作金屬標記
手提式電火花穿孔機 -磁力吸盤
手提式電火花穿孔機 淬火料制作金屬標記
手提式電火花穿孔機 -大型工件取折斷絲錐
手提式電火花穿孔機 露天作業
手提式電火花穿孔機 取折斷螺絲
手提式電火花穿孔機 取斷錐不傷害螺紋
手提式電火花穿孔機 自來水為工作液
技術參數 選型
|
型號 |
et-ds 50a |
et-ds 50c |
et-ds 50c+ |
et-ds 80c |
et-ds 100c |
et-ds 100c+ |
|
主軸頭****行程 |
50mm |
50mm |
50mm |
80mm |
100mm |
100mm |
|
主軸調整自由度 |
三自由度 |
五自由度 |
|
底座形式 |
強磁吸盤 |
|
****加工深度 |
30mm |
30mm |
30mm |
60mm |
80mm |
80mm |
|
****裝卡電極直徑 |
φ6mm |
φ6mm |
φ6mm |
φ10mm |
φ13mm |
四回路
板型電極組 |
|
****取斷錐規格 |
m12 |
m16 |
m12 |
m18 |
m20 |
m48 |
|
最小取斷錐規格 |
m3 |
m3 |
m2 |
m4 |
m5 |
m20 |
|
輸入電源 |
ac220v/50hz可選ac110v/60hz |
|
輸入功率 |
<400w |
<400w |
<400w |
<450w |
<500w |
<1200w |
|
使用工作液 |
自來水、純凈水、煤油、乳化液 |
|
整機重量 |
18kg |
19kg |
19kg |
20kg |
21kg |
30kg |
|
電器箱外形尺寸 |
415mmx 180mm x 180mm |
380mmx 400mm
x 200mm |
|
機械箱外形尺寸 |
415mmx 180mm x 180mm |
*
詳細說明
前言
在機械加工過程中，進行鉆孔、攻螺紋孔時，切削工具難免會因偶然原因損壞而折斷在工件的孔中，如果折斷在工件孔中的鉆頭或絲錐無法取出，就會給操作者帶來浪費及不必要的麻煩。工件體積不大時，可使用通用電火花機床來處理；但在大工件上發生這類工具折斷現象就令人頭疼了。本所研發的這款手提式電火花穿孔機，主要用于解決取出折斷在工件中的切削工具或螺釘?shù)葐栴}，也可用于在淬火件上加工要求不太高的鍵槽、沉孔或通孔等，期望使用本機能夠?qū)ο嚓P(guān)操作者的工作有所幫助。
如果您選擇本所這款手提式電火花穿孔機，請?jiān)谑褂帽緳C(jī)前先認真閱讀一下使用說明書，尤其是相關的安全提示，以確保您的加工要求安全順利實現。謝謝您選用本所產品。
一、安全提示
1．使州本機前，主軸頭、工什必須牢固固定，確保穩定可靠，不允許有振動等現象。并務必確保接好脈沖電源電氣控制箱操作面板上電源插座的保護線!!
2本機屬簡易設備，主軸頭上、下極限位置未配備行程保護開關。而主軸頭系采用步進電機驅動，當?shù)竭_(dá)上、下極限位置時，電機力矩較小，即時停轉，不會造成機械損壞。請按說明書要求進行必要的操作。
3．加工過程中，不得用手同時觸摸電極與工件防止電擊。
4．由于本機使用水作為工作液，因此在加工過程中一定要避免水潑濺到電器操作箱及操作面板上，特別是嚴禁將水潑濺到面板上的交流220v電源捅座上。
5．加工完成先關閉電源，再進行其他操作。

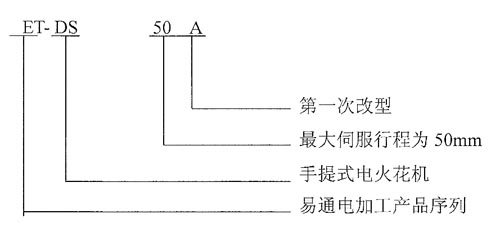

二、型號說明
三、主要規格及參數
輸入電壓 ac220v±lo％
輸入功率 <400w
****穿孔加深度 30mm
取斷錐****規格 m16
****加工孔徑 φ6mm
****加工進給速度 1．0mm／min
主軸****行程 50mm
四、本機豐要功能示意圖
五、各部件名稱及用途
1．強磁吸盤一可吸附在鐵質的金屬平面或圓柱面上。
2．吸盤墊片。
3．導桿座升降導桿可在其套簡里上下滑動。
4．升降導桿-帶動主軸頭可做上下移動。
5．鎖緊螺釘用于手動緊固導桿，加工前必須鎖緊此螺釘。
6．鎖緊螺母-手動操作松開此螺母，主軸頭可做360°旋轉調節；加工前必須鎖緊此螺母。
7．升降導桿錐套
8．錐桿組合件。
9．主軸頭上部裝有步進電機，用以驅動泔套做上下運動及伺服加工。
10．步進電機手動調節旋鈕一旋鈕可使主軸頭內部滑套手動上下移動，旋鈕轉動一圈主軸沿軸向移動1mm。
11．步進伺服電機電纜一電纜一端與步進伺服電機相連，另一端通過四芯插頭與脈沖電源電氣控制箱面板的四芯插座相連接。
12．總電源開關。
13．電源保險。
14. 高頻電源開關。
15. 交流220v電源輸入插座。
16．主軸步進伺服電機電源輸出插座。
17．加工、停止開火。
18. 主軸步進電機伺服調節旋鈕。
19．電流表。
20．分檔丌關。
21．高頻紅色電極接線柱。
22．高頻黑色電極接線杜。
23. 脈沖電源電氣控制箱。
24．隨機的紅色電極線。
25．隨機的黑色電極線。
26．水泵用于提供加工工作液。
27．頂絲一用于緊固主軸頭。
28.指示銷。
29.電極接線片作為電極接線端子，用來連接高頻電源黑色電極線。
30.電極卡頭。
31.電極****用黃銅棒作電極，也可以用黃銅焊條代替。
32.工件。
六、脈沖電源電氣控制箱面板說明
1.加工電流表一指示加工和短路電流值。
2．加工電流分檔開關一加工φ2mm以f的孔開關搬到下檔位置；加工φ2mm以上的孔開關搬到上檔位置。
3．高頻紅色電極接線杠(+)。
4．高頻黑色電極接線柱(-)。
5．主軸步進電機伺服調節旋鈕一此旋鈕在全行程約2／3處為平衡點，電極不運動，從平衡點順時針旋轉旋鈕，電極向下運動，從平衡點逆時針旋轉旋鈕，電極向上運動。
6．加工、停止開關一向上按動，加工啟動；向下按動，加工停止。
7．電機指示燈，紅燈亮，表示電機斷電；綠燈亮，表示電機處于工作狀態。
8．主軸步進伺服電機電源輸出插座通過電纜線，使伺服電機與脈沖電源控制箱相連。
9.總電源開關一接通或關閉總電源。
10.保險管座一內裝4a保險管。
11．220v交流電源輸入插座。
12．高頻電源開關接通或關閉高頻電源。
七、使用方法
(一)機械部分組裝(參見圖1)
1．先將導桿座(3)旋緊在強磁吸盤(1)上，兩者之間裝上吸盤墊片(2)。
2．將升降導桿(4)部分插入導桿座(3)中，旋緊鎖緊螺釘(5)將其吲定。
3. 將錐桿組合件(8)錐柄部分插入升降導桿(4)的升降導桿錐套(7)中，旋緊鎖緊螺母(6)將其固定。
4．將主軸頭裝入錐樸組合件的φ50的孔中，用頂絲(27)將主軸頭固定。
5．將電極(31)裝入電極卡頭(30)中。
6．裝上電極后將主軸頭滑套長槽中的φ6指示銷(28)，通過步進電機手動調節旋鈕(10)手動調節到大約全行程偏上2／3處。
7. 將強力吸盤(1)吸附存加工部位的相應位置。
8．調節升降導桿(4)上下位置使電極端部與工件(32)之間保持1mm左右間隔，然后固定。
(二)電器箱安裝與調整
1．將主軸頭上步進伺服電機電纜(圖1-10)的四芯插頭插入脈沖電源電氣控制箱(圖1-23)面板上的主軸步進伺服電機電源輸出插座(圖2-8)內并旋緊。
2．接高頻電源線，注意：隨機紅色電極線(圖1-24)接線片插入脈沖電源電氣控制箱紅色電極接線柱(圖2-3)中，順時針旋轉接線柱上的紅帽將接線片壓緊，紅色電極線另一端的鱷魚夾子夾緊要加上的工件(圖1-32)；黑色電極線(圖l一25)接線片插入詠沖電源電氣控制箱黑色電極接線柱(圖2-4)中，順時針旋轉接線柱上的黑帽將接線片壓緊，黑色電極線另一端的鱷魚夾子夾在主軸電極卡頭(圖1-30)上部的電極接線片(圖1-29)上(見圖1)。將交流電源線插頭插入交流電源輸入插座(圖1-15)。
3將工件浸泡在水中或?qū)⑺軌P準放電加工區域。
4．合上總電源開關(圖2-9)：面板上紅、綠燈亮，二十秒鐘后， 綠燈滅，表示主軸步進伺服電機處于釋放狀態。
5.合上高頻電源丌關(圖2一12)、開水泵。
6．將加工／停止鍵(圖2-6)向上按動，此時電機指示燈紅燈滅， 綠燈亮。
7．完成以上動作后，對而扳上的主軸步進電機伺服調節旋鈕順時針旋轉到底(圖2—5)，電極卡火帶動電極開始往下降，當電極接觸到被加工工件時，就會丌始放電加工，這時逆時針調節主軸步進電機伺服調節旋鈕，使放電火花持續穩定。
(三)停機步驟：
當加工不穩定，加工速度加快，或發現下面的孔開始放電時，
證明鉆頭或絲錐已繹被打碎，這時就可以關機，步驟如下：
1．關斷高頻電源開關，主軸頭開始回升，關水泵。
2．關斷總電源。
八、注意事項
1．使用木機前，主軸義和工件必須牢固固定，確保穩定可靠，不允許有振動等現象。并務必確保接好脈沖電源電氣控制箱操作而扳上電源插座的保護地線!!!
2．主軸接近上限位或下限位時，一定要馬上將步進伺服電機關停。
3．選用電極棒的直徑一定要小于絲錐、鉆頭的小徑尺寸，電極用于加工部分的長度****是加工孔深的二倍以上。
4．本機加工介質可使用自來水，但由于各地自來水硬度不同，可能存在不同的電解損耗，所以建議使用純凈水效果更佳。
5．保險管若頻繁燒斷，可能存存電器故障，則需維修。
6. 本機電氣維修，需電工專業人員進行，其它人員請勿自行打丌電器面板修理，以免出現意外。
7．用戶無法進行修理時，可與本所聯系解決。
8．連接工件的高頻電源線夾子要盡量接近加工點。
九、故障及處理方法
|
故障名稱 |
原因 |
排除方法 |
|
開機后主軸不動 |
1、電機電纜沒接好 |
重新接好捅頭 |
|
2、當主軸滑套運動到上限位或下限位時，沒及時停機，使絲杠與絲母擰緊 |
用手?jǐn)Q主軸頭頂部的旋鈕，使軸脫離上、下限位置。 |
|
3. 控制線路板有問題 |
及時與本所聯系解決 |
|
電極接觸到工件后不放電 |
高頻電源線沒接上 |
接上高頻電源線 |
|
開機后，按加工鍵，電機無反應或加工過程中忽然停機 |
這都是電源干擾造成的 |
關上總電源，重新啟動即可. |
|
加工速度快也較穩定，但實際加工深度并不深，電極損耗很大。 |
1.高頻電源線的極性接反了 |
將高頻線的極性調過來 |
|
2.電極直徑小于φ2mm電流又比較大 |
將分檔開關搬動到下部位置。調整私服旋鈕，但是一般情況下，電極直徑較小，電極損耗越大， |
|
加工不穩定，電流表 的指針來回?cái)[動，幅度比較大 |
1、伺服的速度不合適 |
調整伺服旋鈕 |
|
2、工件或電極沒有夾緊 |
將工件重新放穩，將電極夾緊 |
|
3. 水介質偏離加工區，供液不足 |
調整沖水管的位置 |
|
4. 加工到一定的深度 |
一般加工長徑比>8 的孔深都會出現不穩定現象，而且加工 速度降低，這時可將 豐軸抬起，將電極尖部剪掉一下孔里的積炭、重新對正，繼續加工。 |
|
高頻電源線線夾與接 |
沒有聯接好 |
要將夾子與央電極觸點放電的螺釘或工件夾實 |
十、日常保養
1．每次用完，用干布將機頭擦干凈，以免生銹。
2．長期不用時，將主軸涂上機油。
3．存放在干燥的地方，輕拿輕放。
十一、本機使用限制條件
|
△注意 |
|
防止雨水滴淋或潮濕環境；
防止油霧，鹽分侵蝕；
防止腐蝕性液體、瓦斯；
防止粉塵，棉絮及金屬細屑侵入；
遠離放射性物質及可燃物；防le電磁干擾；
防止震動(沖床)若無法避免清加裝防震墊片減少震動； |
|
電壓 |
ac220v±lo％ |
|
頻率 |
50hz |
|
海拔高度 |
≤1000m |
|
環境溫度 |
o°c～4 0°c |
|
環境濕度 |
20％rh～90％rh |
, 裝箱單
|
序號 |
名稱 |
件數 |
備注 |
|
1 |
電氣機箱 |
1 |
含脈沖電源及控制系統 |
|
2 |
機械機箱 |
1 |
含升降導桿、吸盤墊片、錐桿組合件、主軸頭(含步進伺服電機電纜)、高頻輸出線2根、電源線1根、微型潛水泵1個、強磁吸盤1個、4a保險管2個、電極2根、s3內入角扳手、電極卡頭鑰匙 |
|
3 |
隨機文件 |
2（份） |
使用說明書、合格證、保修卡、裝箱單 |
說明：我所可根據您的特殊要求，定制針對于您的技術難題的專用機型，其參數由定制需要而定
