86byg250-113 兩相步進電機 ,二相四線 步距角1.8° 轉矩 8.5nm 電流 :4a

一般規格:
步距角:1.8°
工作電壓:24v
溫升:80k max
環境溫度:-20℃--+50℃
絕緣等級:b級
絕緣電阻:500vdc100mω min
絕緣強度:500vac50hz1ma min
外形/ 電氣原理圖

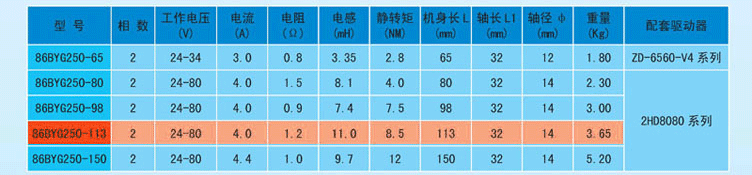

技術數據

以上僅為常規產品, 可根據客戶需要定做各種尺寸的派生產品
2hd8080a/b是一款性價比超高的110以下步進電機驅動器(2相,8a,80vdc或48vac):
一、 性能簡介
高性能伺服式數字步進電機驅動器2hd8080a/b系列采用32bit數字處理器,引入控制理論中實時電流跟蹤控制,實現電流閉環。8路獨立的同相pwm無差拍輸出,獨立控制全橋的上下臂,電流控制更精確。同時加入200k的基頻,****消除次諧波,并加入電子阻尼技術以及實時矢量合成后的pwm輸出。使得電機的低頻、倍頻共振、高頻自激振動、電磁噪音較傳統開環驅動器有很大的改善。
2hd8080a/b系列驅動器有以下幾個顯著特點
1、實時矢量合成的8路獨立的同相pwm無差拍輸出,使得電機運行更平穩,噪聲更小。
2、電流閉環控制,可實現缺相保護,避免電機在缺相情況下繼續振動運行。
3、可擴展的位置閉環控制,預留編碼器接口,可實現誤差補償、堵轉保護。
4、獨特的斷電相位記憶功能,避免開機時電機尋找相位抖動。
5、交、直流輸入電壓,dc可達80v、ac可達48v,****峰值電流可達8a。
6、全方位的保護功能,使電機運行更安全可靠。
7、超高性能,超低價格,性價比****。 二、 型號說明
2 -- 兩相步進電機
hd --高性能數字驅動器
80 --供電電壓24-80vdc或48vac
80 --****相電流8.0a
a/b--細分選擇類型
2hd8080驅動器說明書
聯系方式:
010-87197282-802 13391588772
旺旺: 世界2011 qq:1084296688 李先生
歡迎進入淘寶店鋪http://shop60493437.taobao.com/ 點擊查看
| 型號 |
步距角(°) |
電壓 |
電流 |
靜轉矩 |
重量 |
配套驅動器 |
| 35byg45hj30b |
7.5 |
12-24 |
0.40 |
0.50 |
0.15 |
|
| 39byg250-22 |
1.8 |
12-27 |
0.48 |
0.10 |
0.13 |
|
| 39byg250-26 |
1.8 |
12-27 |
0.45 |
0.13 |
0.15 |
|
| 39byg250-34 |
1.8 |
12-27 |
0.40 |
0.21 |
0.18 |
|
| 42byg250-33 |
1.8 |
12-27 |
0.40 |
0.21 |
0.20 |
|
| 42byg250-40 |
1.8 |
12-27 |
0.40 |
0.33 |
0.28 |
|
| 42byg250-48 |
1.8 |
12-27 |
0.40 |
0.50 |
0.20 |
|
| 型號 |
步距角(°) |
電壓 |
電流 |
靜轉矩 |
重量 |
配套驅動器 |
| 57byg250-50 |
1.8 |
12-27 |
0.60 |
0.7 |
0.50 |
|
| 57byg250-56 |
1.8 |
12-27 |
2.0 |
0.9 |
0.75 |
|
| 57byg250-76 |
1.8 |
12-27 |
3.0 |
1.48 |
1.10 |
|
| 86byg250-65 |
1.8 |
12-27 |
3.0 |
2.8 |
1.80 |
|
| 86byg250-80 |
1.8 |
24-60 |
4.0 |
4.0 |
2.30 |
|
| 86byg250-98 |
1.8 |
24-60 |
4.0 |
7.5 |
3.00 |
|
| 86byg250-113 |
1.8 |
24-60 |
4.0 |
8.5 |
3.65 |
|
| 86byg250-150 |
1.8 |
24-60 |
4.4 |
12 |
5.20 |
|
| 86byg350-113 |
0.6/1.2 |
48 |
5.2 |
6 |
3.65 |
|
| 型號 |
步距角(°) |
電壓 |
電流 |
靜轉矩 |
重量 |
配套驅動器 |
| 110byg250-115 |
0.9/1.8 |
24-80 |
4.0 |
12.7 |
6.15 |
|
| 110byg250-150 |
0.9/1.8 |
24-80 |
4.0 |
19.5 |
8.60 |
|
| 110byg350-100 |
0.6/1.2 |
80-200 |
3.5 |
8 |
7.10 |
|
| 110byg350-130 |
0.6/1.2 |
80-200 |
5.2 |
12 |
8.00 |
|
| 110byg350-160 |
0.6/1.2 |
80-200 |
5.2 |
16 |
9.50 |
|
| 110byg350-220 |
0.6/1.2 |
80-200 |
5.2 |
20 |
11.1 |
|
| 110byg350-250 |
0.6/1.2 |
80-200 |
5.2 |
25 |
15.0 |
|
| 130byg350-180 |
0.6/1.2 |
80-350 |
5.0 |
27 |
14.85 |
|
| 130byg350-230 |
0.6/1.2 |
80-350 |
5.0 |
37 |
18.7 |
|
| 130byg350-280 |
0.6/1.2 |
80-350 |
5.0 |
50 |
23.6 |
| |
