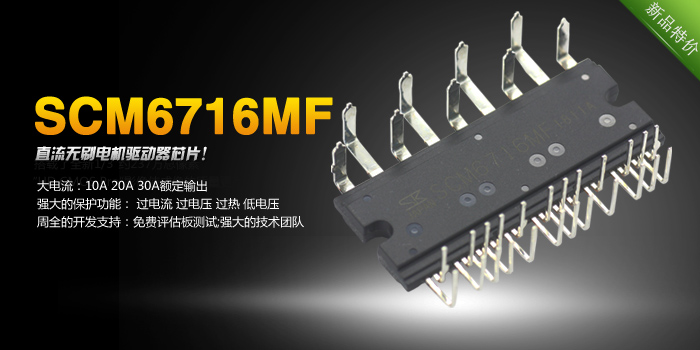

SCM6716MF直流無刷驅動IC是一款日本原裝進口集成大功率 大電流輸出芯片;是現在目前市場上****一款集成式大功率無刷驅動IC。 這款芯片應用于帶霍爾傳感器的 無刷直流電動機上面使用;輸出電流可達額定30A，****電壓75V！ 我公司****代理SCM6716MF芯片，現貨批發；我們提供全面的技術開發支持和指導，我們驅動器可提供抄襲和原理圖。 免費提供評估板測試！原理圖！

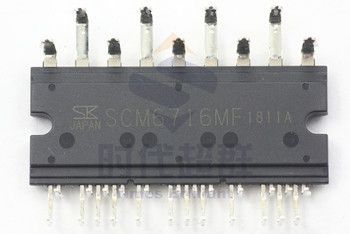

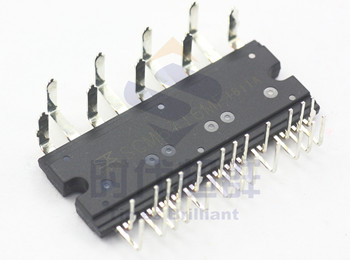

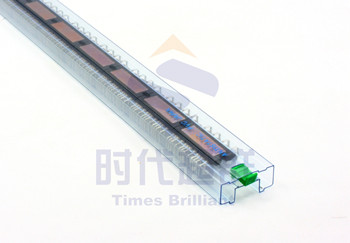

產品實物展示： 產品性能簡介：
主電源電壓VBB＝75V(max)，推薦電源電壓：20V～60V
內藏Logic電源用5V or 3.3V／1A輸出的SW型DC-DC
額定長期輸出電流Ioave(max)：10A，20A，30A
峰值輸出電流Iopeak(max)：20A，40A，60A（起動，剎車電流）
霍爾IC輸入對應
具有以下所列的各種保護功能
過電流保護電路
過電壓保護電路
電機鎖定檢測電路
過熱保護電路
低電壓動作保護電路
SW型DC-DC的過電流保護電路
各種保護功能動作時，輸出報警信號（Fault 、OVP※）
（※僅SCM6713MF）
通過以下方式控制電機電流
通過速度信號（模擬信號）進行PWM控制
峰值電流控制型，固定頻率PWM控制
輸出電機旋轉狀態的FG輸出端子
FG輸出的脈沖寬度可以通過簡單的外圍電路進行設定，可進行助力控制（1 on 1） 產品問題咨詢： 聯系人：李先生 芯片開發技術：劉培：13811070445 聯系電話：18801063276/13391588772 座機：010-53040777-805 QQ：928221169 |
