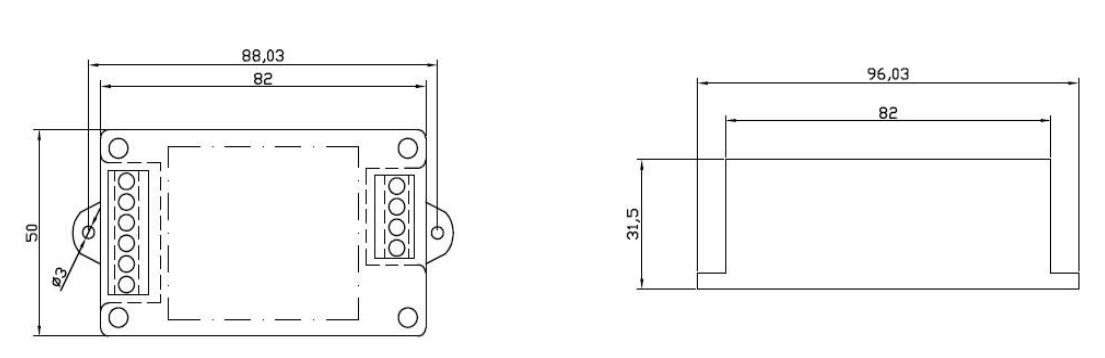

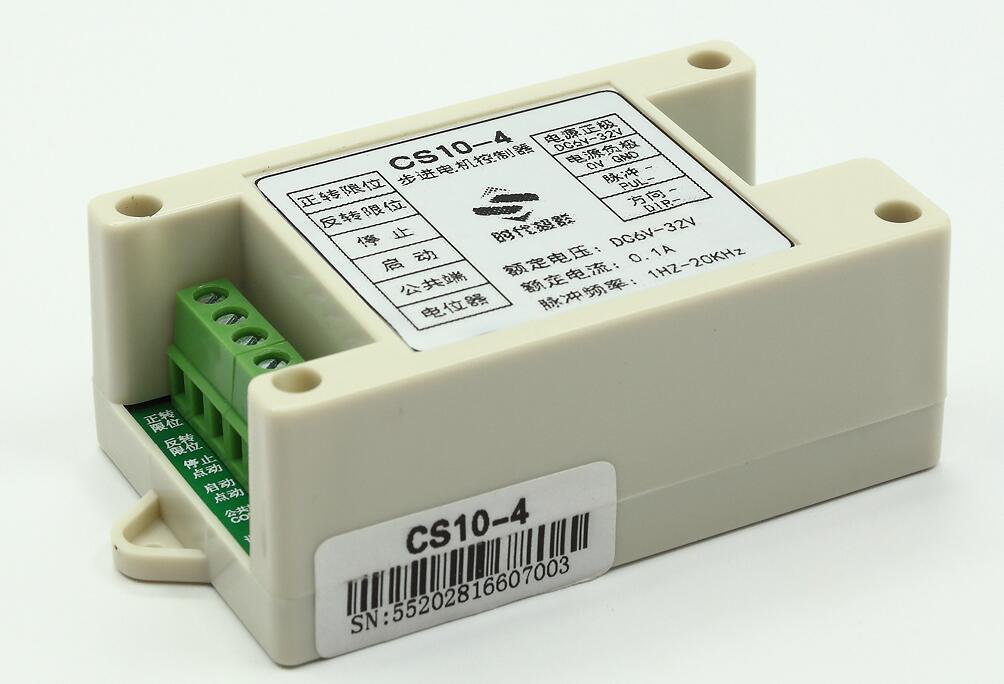

S10-4是由我公司自主開發的一款經濟型步進電機控制器。該控制器使用進口原裝高速智能芯片做為平臺，軟件具有高可靠性和強抗干擾性。適用于各種環境惡劣的工廠現場。該控制器適用于傳感器控制的往返運動控制，定長控制，速度控制等。 安裝尺寸圖如下：
電機、驅動器、控制器接線示意圖如下：
注意：如果驅動電源電壓小于32V控制器和驅動器可以共用一個電源
K1 正轉限位 K2 反轉限位 K3 停止輸入 K4 啟動輸入 COM 公共端
外接電位器接 1 腳和 2 腳。 3 腳空著 4 個開關可以用各種傳感器代替 輸入端口低電平有效
“EN-,EN+ ”為使能輸入端 一般不使用此功能，所以該端口懸空 “DIR-” 接控制器“方向-” “DIR+” 接控制器電源 正極 “PUL-” 接控制器“脈沖-” “PUL+” 接控制器電源 正極 R1,R2 為限流電阻 控制器電壓等于 6V 時 R1,R2 不用接 控制器電壓等于 12V 時 R1,R2 為 1K 控制器電壓等于 24V 時 R1,R2 為 2K
