上圖為客戶常見的一款直線電機配驅動器，配控制的常規接線圖，采用的是42直線步進電機，配的可以安裝在電機背后的驅動器ZD-M42P,搭配的事5V輸出信號控制器DY-IS，可以角度控制也可以定長，定速控制，可編程，操作方便。 具體產品介紹如下：

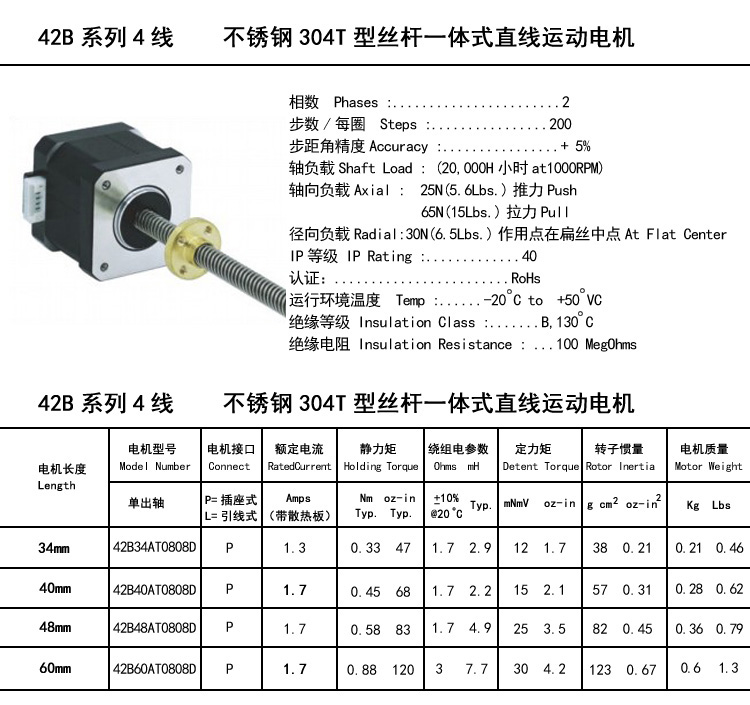

上圖為時代超群42B48AT0808B-10滾珠絲桿直線電機，機身長48MM，扭矩0.58Nm，電流1.7A，絲桿長100MM，絲桿直徑8MM，導程8MM。電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.03mm的位移精度，T行絲桿具有一定的自鎖能力。 系列參數如下：
產品特點 ☆ 微型設計，安裝便利，可與 57 步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選 電氣接口
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF
DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 那么如何利用這款控制器對步進電機進行簡單的速度位置控制呢
