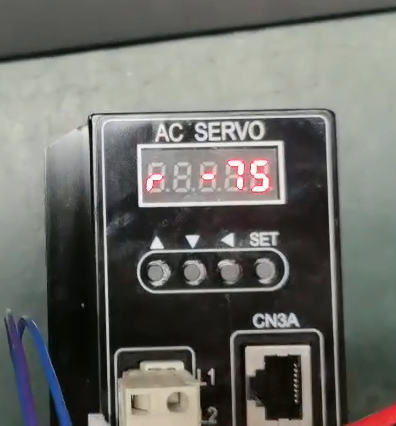

上圖為130步進閉環電機套裝,驅動器型號為ZDM-3722,單相/三相220V，7A,主電源過壓欠壓/過流/編碼器異常/控制電源異常/位置超差。大力矩閉環電機，22NM,帶編碼器反饋。 客戶要求：在低轉速(0- -75轉 )時,驅動器能輸出大電流,讓電機達到峰值扭矩,電機工作噪音并且最小，我們?cè)O(shè)備上這個閉環電機工作時****轉速也就75轉,但是要求電機扭矩輸出要****，應該如何操作？
具體接線如下： 編碼器接線:屏蔽線接端子金屬外殼,EA+:藍-6 EA-:藍白-1 EB+:橙-7 EB-:橙白-2 GND:黑- 10 VCC:紅-5 動力線接線: U-黑 V-黃 W-紅

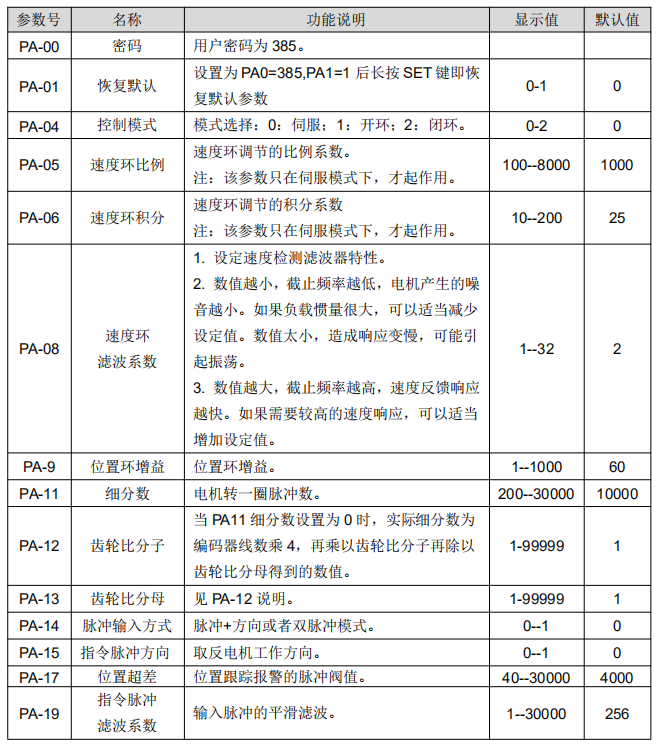

參數設置
運行模式:PA-4=2(閉環模式)
****電流: P4-3=30 (3A) 靜態鎖機電流: P4-7=|5 ( 1.5A)
閉環電機具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。產品廣泛應用于激光行業、醫療、實驗設備自動化、包裝、電子設備自動化等各種需要線性精確定位的場合。 技術咨詢 楊工：18001308796 QQ:1755105676
