時代超群 CS10-6S 控制器，專為步進 / 伺服電機打造，操作簡單、功能穩定，支持多種固定運行模式，可獨立運行或配合系統使用，滿足定長、調速、回零、往復、循環控制等常見需求。針對帶減速機電機需顯示減速后實際轉速的場景，提供清晰設置方案，讓數顯面板直接輸出真實有效轉速。

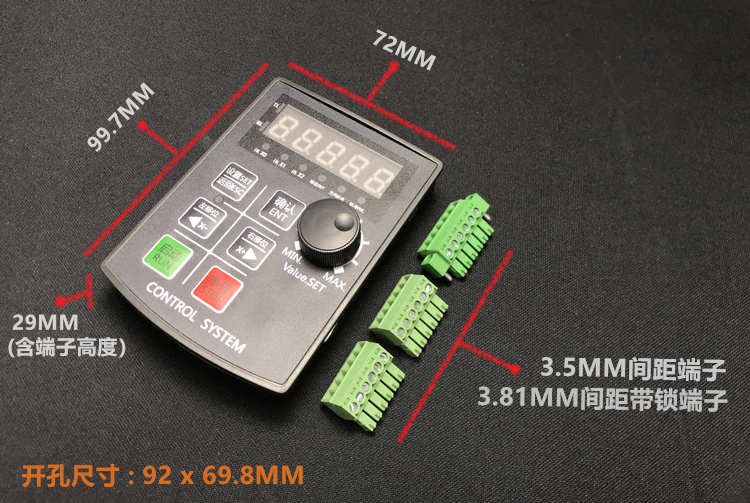

一、產品核心亮點 操作直觀：5 位高亮數碼管顯示，搭配設置、確認、移位、回零、啟動等按鍵，參數一目了然。 模式豐富：內置 19 種固定運行模式，旋鈕調速、點動、定長、循環、限位往復等一鍵切換。 掉電保存：速度、距離、延遲、循環次數等參數斷電不丟失，上電即用。 適配廣泛：DC12–24V 寬壓供電，支持 5–24V 驅動器，脈沖頻率**** 85KHz。 結構小巧：外殼 99.7×72×17mm，開孔 92×69.8mm，安裝方便、節省空間。
二、關鍵系統參數 工作電壓：DC12–24V（＞1A） 顯示：5 位高亮數碼管 輸入：7 路（0V 有效） 輸出：2 路（0V） 電機脈沖：集電極 24V，支持 5–24V 驅動器 脈沖頻率：**** 85KHz 工作環境：-5℃–60℃（無凝結） 三、減速機轉速顯示設置方法 當電機搭配減速機（如 15 速比），需要面板顯示減速后實際轉速，按以下步驟設置： 驅動器設置：分子 = 10，分母 = 1（1000 脈沖 / 圈） 控制器參數： F20=4 F1=1000× 減速比 設置完成后，數碼管直接顯示減速后的真實轉速與圈數，匹配現場實際工況。 四、常用功能模式（P0 系列） P0-1：旋鈕調速運行 P0-2：按鈕啟動持續運轉 P0-3：按鈕按住轉、松開停 P0-4：按鈕啟停切換 P0-5：定長正反轉 P0-6：定長正轉 / 回零 P0-8：定長循環正反轉 P0-10：雙限位循環往復 更多循環、回零、限位、定時等模式一應俱全 五、適用場景 步進 / 伺服電機單軸控制 自動化設備定位、定長、送料 帶減速機機構的轉速顯示與控制 配套機械手、輸送機、裁切機、繞線機等
本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
