這里為你詳細介紹時代超群閉環步進一體機(HBT42/57/60系列),是將混合式步進電機+驅動器+編碼器深度集成的一體化閉環運動單元,常稱混合伺服。
核心結構與原理 1. 一體化設計:電機尾部直裝驅動器與1000線增量編碼器,省去長編碼線;接線極簡,節省機柜空間、降低EMI干擾 2. 閉環控制:矢量/FOC算法,編碼器實時反饋位置;丟步自動修正,高速轉矩衰減小、發熱更低、振動更小 3. 保護齊全:過壓、過流、過熱、過載報警,提升設備安全性 主流型號與關鍵參數 - HBT42:機身40/48/60mm;扭矩0.45/0.6/0.8N·m;適配24V直流 - HBT57:機身56/76/100/112mm;扭矩1.5/2.2/2.8/3.2N·m - HBT60:機身65/86/100mm;扭矩1.8/2.6/3.5N·m - 電壓范圍:24–48VDC(部分寬壓16–70VDC);支持脈沖/方向/使能,可選RS485通訊;轉速可達1000rpm額定、空載約2000rpm 產品優勢 1. 免調試+即插即用:出廠預匹配參數,替換開環步進無需大改線路 2. 性價比高:性能接近伺服,但成本顯著更低、調試門檻低 3. 低噪低溫:動態電流優化,長時間運行溫升小、噪音優于傳統開環 典型應用場景 自動化設備、3C電子裝配、貼標/打標機、雕刻機、包裝機械、醫療儀器、小型機器人、數控平臺等需要高精度定位且預算有限的場景

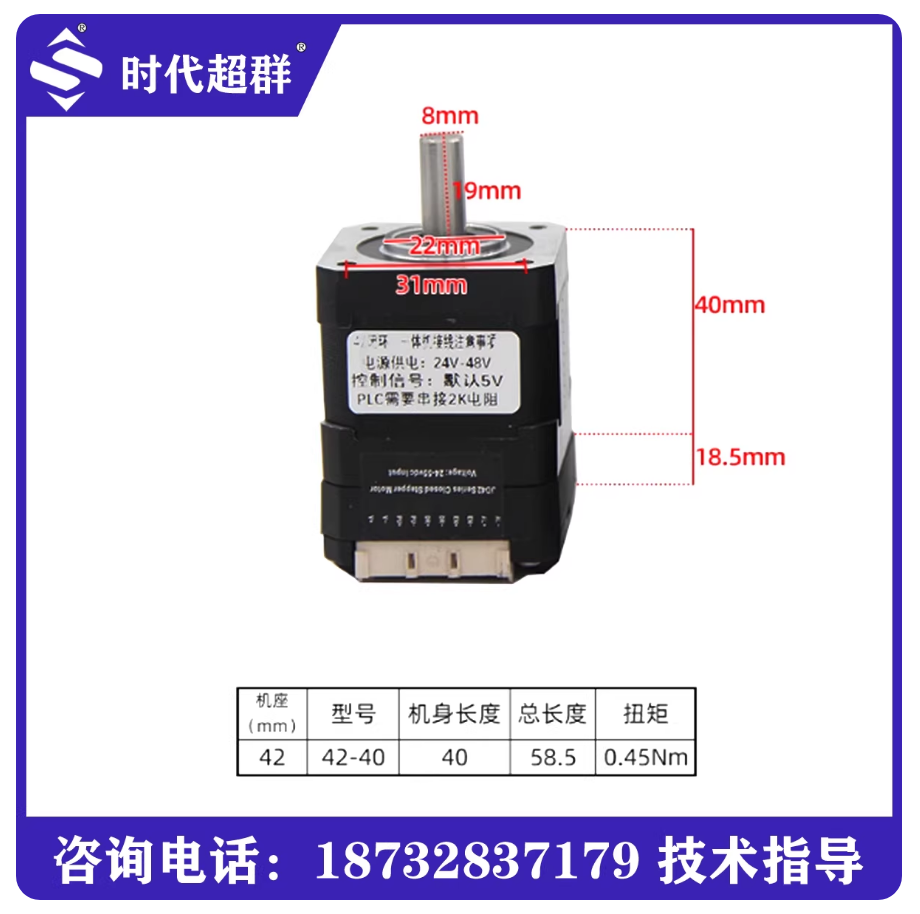

(按42/57/60機身分類,直接對照扭矩、長度、電壓)介紹: 一、HBT42 系列(小體積、小負載) - 機身長40mm:扭矩 0.45 N·m - 機身長48mm:扭矩 0.6 N·m - 機身長60mm:扭矩 0.8 N·m - 電壓:24VDC - 適用:小型模組、小型滑臺、儀器、3C小件設備 二、HBT57 系列(最常用、性價比高) - 機身長56mm:扭矩 1.5 N·m - 機身長76mm:扭矩 2.2 N·m - 機身長100mm:扭矩 2.8 N·m - 機身長112mm:扭矩 3.2 N·m - 電壓:24–48VDC - 適用:雕刻機、貼標機、包裝機、流水線工位 三、HBT60 系列(中負載、穩定性強) - 機身長65mm:扭矩 1.8 N·m - 機身長86mm:扭矩 2.6 N·m - 機身長100mm:扭矩 3.5 N·m - 電壓:24–48VDC - 適用:數控平臺、中型自動化設備、精密裝配 快速選型口訣 - 負載輕、空間小 → 選 42 - 通用設備、追求性價比 → 選 57 - 中負載、要求更穩 → 選 60 - 高速/長距離運行 → 優先 48V 版本 你告訴我: 1)設備用途 2)需要多大扭矩/轉速 3)供電是24V還是48V 我可以直接幫你定出具體型號。 本公司可提供配套設備,如需圖紙和安裝尺寸可來電咨詢18732837179,店鋪優惠中 北京時代超群電器科技有限公司主營產品:步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機,歡迎來電咨詢
|
