客戶要求：載重1000KG主動輪直徑220mm履帶型小車，需原地掉頭 選型方案：48V 3KW 3000轉+RV90 50速比蝸輪蝸桿+150A驅動 2套
動力：2 × 3kW 電機（轉速 3000rpm） 減速：2 × RV90 減速機（速比 30，效率 0.75） 驅動：2 輪驅動（履帶），驅動輪直徑 220mm 性能：車速約 4km/h（也就是電機一分鐘大概需要轉97-98轉左右），田地越野、差速轉向滿足。
上圖為時代超群48V直流無刷電機，功率3KW，轉速3000轉。額定扭矩9.6NM，此電機廣泛應用在打磨，切削，鉆孔等自動化設備上。具體產品參數如下：
蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。此款減速機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠！
RV90 速比50的扭矩如下：

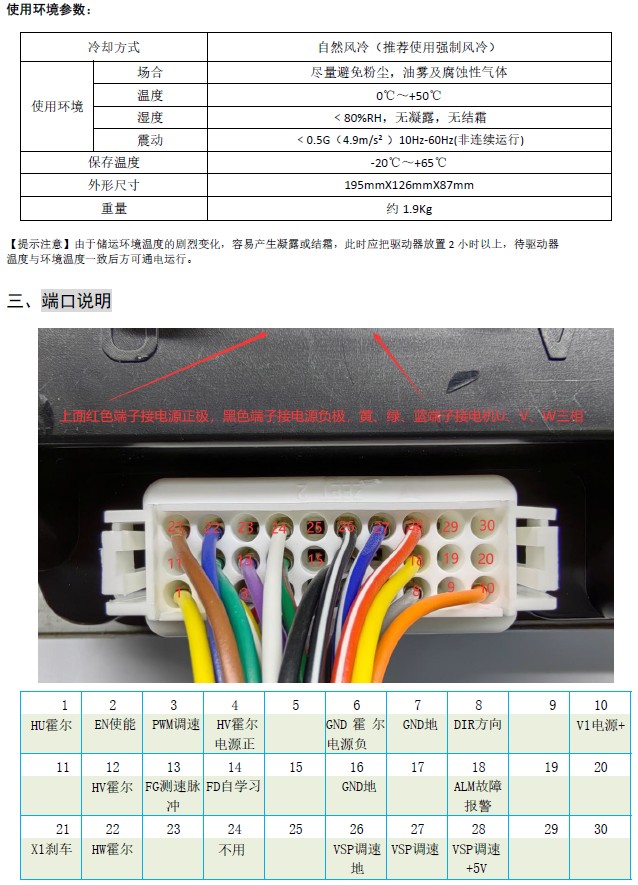

可搭配ZM-BL72150SC直流無刷電機驅動器，此驅動針對低壓大功率無刷電機傳動領域的高科技產品。本產品使用先進的集成電路，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在150A以下，電源電壓在DC24V~85V(面板標稱：DC36V~72V)有霍爾直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
一、主要特點 ◆正弦波控制，恒電流模式，無極調速； ◆高力矩、高轉速輸出，轉速可達10000RPM（由電機而定）； ◆具有PWM、VSP（調速）、EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆輸出測速脈沖FG（門極輸出）；輸出報警信號ALM供檢測； ◆具有FD自學習功能; ◆具有欠壓、過壓、過流等保護功能。
聯系方式：13811070445（劉女士）
